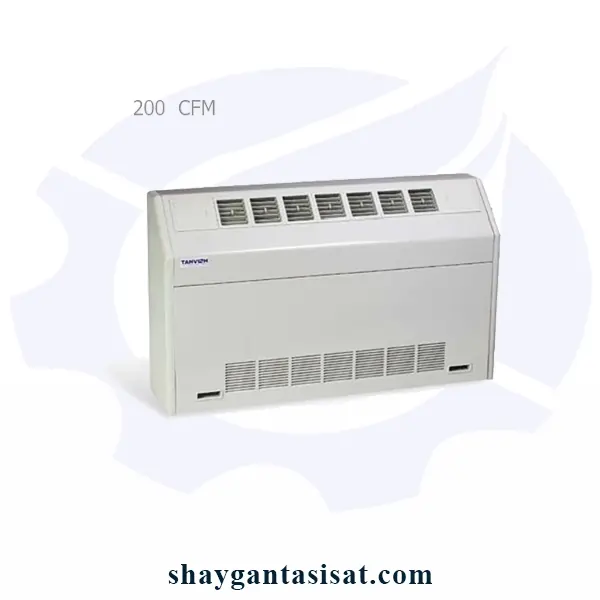

فن کوئل زمینی برند تهویه 200CFM مدل FLN-200 - شایگان صنعت نیک گستر

بررسی فنی و مهندسی فن کوئل زمینی تهویه 200CFM مدل FLN-200

فن کوئل زمینی برند تهویه 200CFM مدل FLN-200 یکی از تجهیزات استاندارد و بادوام در سیستم‌های تهویه مطبوع مرکزی (چیلر و بویلر) است.

ساختار بدنه و متریال (Chassis & Casing)

• شاسی و بدنه:

این دستگاه از ورق گالوانیزه با ضخامت استاندارد ساخته شده است که مقاومت بالایی در برابر لرزش‌های ناشی از چرخش فن دارد.

• پوشش رنگ بدنه:

از نوع پودری الکترواستاتیک کوره ای است که علاوه بر زیبایی، مقاومت دستگاه را در برابر رطوبت و عوامل اکسنده تضمین می‌کند.

• عایق‌بندی داخلی:

با ضخامت مناسب، از تعریق بدنه در حالت سرمایش و اتلاف حرارتی در حالت گرمایش جلوگیری می‌کند.

مشخصات کویل و الکتروموتور

قلب تپنده مدل FLN-200، یک کویل سه ردیفه ساخته شده از

• لوله‌های مسی به قطر 3/8 اینچ
• فین‌های آلومینیومی با راندمان بالا (High Efficiency) است.

تمامی کویل‌ها پس از تولید، تحت فشار 16 بار (حدود 230 PSI) تست نشت‌یابی و مقاومت قرار می‌گیرند.

مشخصات الکتروموتور

این مدل از نوع تک‌فاز سه سرعته مجهز به محافظ حرارتی (Overload) است که به فن‌های سانتریفیوژ از جنس ABS یا آلومینیوم (بسته به سفارش) متصل شده و جریانی آرام و یکنواخت از هوا را با کمترین دسی‌بل صدا فراهم می‌کند.

مزایای صنعتی برای مجریان تأسیسات

• دسترسی آسان: طراحی پنل‌های جانبی به گونه‌ای است که سرویس‌های دوره‌ای و دسترسی به شیرآلات هواگیری و فیلترها در کمترین زمان ممکن انجام می‌شود.

• فیلتراسیون: مجهز به فیلتر نایلونی قابل شستشو با افت فشار استاتیک بسیار پایین.

• انعطاف در نصب: امکان سفارش به صورت اتصال چپ یا راست جهت انطباق با رایزرهای تأسیساتی ساختمان.
